Μια απλή πειραματική δραστηριότητα που μετατρέπεται σε άσκηση.

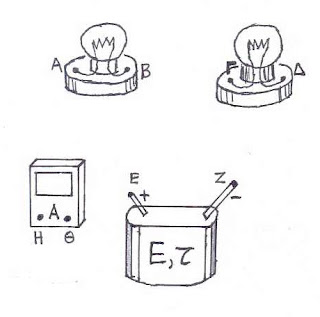

Η εικόνα δείχνει δυο λάμπες που είναι τοποθετημένες «σε σειρά» στο τραπέζι χωρίς να μπορούμε να αλλάξουμε τη θέση τους, μια μπαταρία, και ένα αμπερόμετρο. Διαθέτουμε ακόμη πέντε καλώδια (αγωγούς σύνδεσης).
Συνδέστε κατάλληλα τα καλώδια στους ακροδέκτες Α,Β,Γ,Δ,Ε,Ζ,Η,Θ ώστε οι λάμπες να συνδεθούν «παράλληλα», και το αμπερόμετρο να δείχνει την ένταση του ρεύματος που δίνει η ηλεκτρική πηγή.
...................................................................................

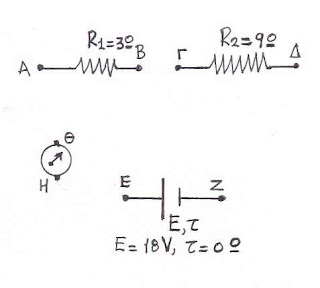

Αν τώρα υποθέσουμε ότι οι αντιστάσεις είναι 3Ω και 9Ω η ηλ
εκτρική πηγή έχει ΗΕΔ Ε=18V, r=0Ω ενώ το αμπερόμετρο έχει σχεδόν μηδενική αντίσταση, να βρεθεί η ένταση του ρεύματος που διαρρέει κάθε αντιστάτη, αφού πριν οι αντιστάτες R1 και R2 συνδεθούν παράλληλα, όπως στο προηγούμενο πείραμα με τις λάμπες.
Μπορείτε να βρείτε το δυναμικό των σημείων των αγωγών σύνδεσης, υποθέτοντας 0V το δυναμικό του αρνητικού πόλου της πηγής;
Τι νομίζετε θα συμβεί στην ένταση του ρεύματος που δίνει η πηγή, αν «καεί» μία λάμπα, ή αν ξεβιδώσουμε κάποια λάμπα από τη λυχνιολαβή της;
ΑΠΑΝΤΗΣΕΙΣ
Η εικόνα δείχνει δυο λάμπες που είναι τοποθετημένες «σε σειρά» στο τραπέζι χωρίς να μπορούμε να αλλάξουμε τη θέση τους, μια μπαταρία, και ένα αμπερόμετρο. Διαθέτουμε ακόμη πέντε καλώδια (αγωγούς σύνδεσης).
Συνδέστε κατάλληλα τα καλώδια στους ακροδέκτες Α,Β,Γ,Δ,Ε,Ζ,Η,Θ ώστε οι λάμπες να συνδεθούν «παράλληλα», και το αμπερόμετρο να δείχνει την ένταση του ρεύματος που δίνει η ηλεκτρική πηγή.
...................................................................................
Αν τώρα υποθέσουμε ότι οι αντιστάσεις είναι 3Ω και 9Ω η ηλ
εκτρική πηγή έχει ΗΕΔ Ε=18V, r=0Ω ενώ το αμπερόμετρο έχει σχεδόν μηδενική αντίσταση, να βρεθεί η ένταση του ρεύματος που διαρρέει κάθε αντιστάτη, αφού πριν οι αντιστάτες R1 και R2 συνδεθούν παράλληλα, όπως στο προηγούμενο πείραμα με τις λάμπες.Μπορείτε να βρείτε το δυναμικό των σημείων των αγωγών σύνδεσης, υποθέτοντας 0V το δυναμικό του αρνητικού πόλου της πηγής;
Τι νομίζετε θα συμβεί στην ένταση του ρεύματος που δίνει η πηγή, αν «καεί» μία λάμπα, ή αν ξεβιδώσουμε κάποια λάμπα από τη λυχνιολαβή της;
ΑΠΑΝΤΗΣΕΙΣ

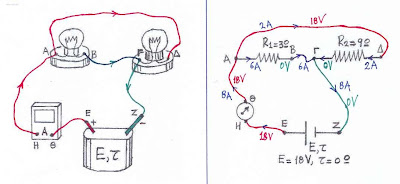

Οι αγωγοί ΕΘ, HΑ και ΑΔ έχουν δυναμικό 18 Volt, οι αγωγοί ΒΓ και ΓΖ έχουν δυναμικό 0 Volt.
Αν καεί μία λάμπα, η άλλη δεν επηρεάζεται, εξακολουθεί να φωτοβολεί (αν φωτοβολούσε και πριν), το ρεύμα που δίνει η πηγή ελαττώνεται. Το ίδιο όταν ξεβιδώσουμε μια λάμπα απ’ το ντουί της, η άλλη εξακολουθεί να διαρρέεται από ίσο με το προηγούμενο ρεύμα.
Αν καεί μία λάμπα, η άλλη δεν επηρεάζεται, εξακολουθεί να φωτοβολεί (αν φωτοβολούσε και πριν), το ρεύμα που δίνει η πηγή ελαττώνεται. Το ίδιο όταν ξεβιδώσουμε μια λάμπα απ’ το ντουί της, η άλλη εξακολουθεί να διαρρέεται από ίσο με το προηγούμενο ρεύμα.
Εκφώνηση και απάντηση εδώ πατώντας
