Μια απλή πειραματική δραστηριότητα που μετατρέπεται σε άσκηση.

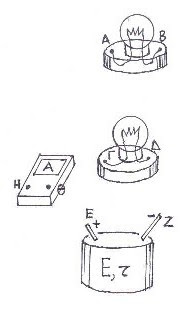

Η εικόνα δείχνει δυο λάμπες που είναι τοποθετημένες «παράλληλα» στο τραπέζι χωρίς να μπορούμε να αλλάξουμε τη θέση τους, μια μπαταρία, και ένα αμπερόμετρο. Διαθέτουμε ακόμη τέσσερα καλώδια (αγωγούς σύνδεσης).
Συνδέστε κατάλληλα τα καλώδια στους ακροδέκτες Α,Β,Γ,Δ,Ε,Ζ,Η,Θ ώστε οι λάμπες να συνδεθούν «σε σειρά», και το αμπερόμετρο να δείχνει την ένταση του ρεύματος που δίνει η ηλεκτρική πηγή.
Αν τώρα υποθέσουμε ότι οι αντιστάσεις είναι 3Ω, 9Ω η ηλεκτρική πηγή έχει ΗΕΔ Ε=18V, r=0Ω ενώ το αμπερόμετρο έχει σχεδόν μηδενική αντίσταση, να βρεθεί η ένταση του ρεύματος που διαρρέει κάθε αντιστάτη, αφού πριν οι αντιστάτες R1 και R2 συνδεθούν σε σειρά, όπως στο προηγούμενο πείραμα με τις λάμπες.
Μπορείτε να βρείτε το δυναμικό των σημείων των αγωγών σύνδεσης, υποθέτοντας 0V το δυναμικό του αρνητικού πόλου της πηγής;
Τι νομίζετε θα συμβεί στην ένταση του ρεύματος αν «καεί» μία λάμπα, ή αν ξεβιδώσουμε κάποια λάμπα από τη λυχνιολαβή της;
ΑΠΑΝΤΗΣΕΙΣ
Η εικόνα δείχνει δυο λάμπες που είναι τοποθετημένες «παράλληλα» στο τραπέζι χωρίς να μπορούμε να αλλάξουμε τη θέση τους, μια μπαταρία, και ένα αμπερόμετρο. Διαθέτουμε ακόμη τέσσερα καλώδια (αγωγούς σύνδεσης).
Συνδέστε κατάλληλα τα καλώδια στους ακροδέκτες Α,Β,Γ,Δ,Ε,Ζ,Η,Θ ώστε οι λάμπες να συνδεθούν «σε σειρά», και το αμπερόμετρο να δείχνει την ένταση του ρεύματος που δίνει η ηλεκτρική πηγή.
Αν τώρα υποθέσουμε ότι οι αντιστάσεις είναι 3Ω, 9Ω η ηλεκτρική πηγή έχει ΗΕΔ Ε=18V, r=0Ω ενώ το αμπερόμετρο έχει σχεδόν μηδενική αντίσταση, να βρεθεί η ένταση του ρεύματος που διαρρέει κάθε αντιστάτη, αφού πριν οι αντιστάτες R1 και R2 συνδεθούν σε σειρά, όπως στο προηγούμενο πείραμα με τις λάμπες.
Μπορείτε να βρείτε το δυναμικό των σημείων των αγωγών σύνδεσης, υποθέτοντας 0V το δυναμικό του αρνητικού πόλου της πηγής;
Τι νομίζετε θα συμβεί στην ένταση του ρεύματος αν «καεί» μία λάμπα, ή αν ξεβιδώσουμε κάποια λάμπα από τη λυχνιολαβή της;
ΑΠΑΝΤΗΣΕΙΣ
Οι αγωγοί ΕΘ, ΘΑ έχουν δυναμικό 18 Volt, ο αγωγός ΒΓ έχει δυναμικό 13,5 Volt και ο αγωγός ΔΖ έχει δυναμικό 0 Volt.
Αν καεί μία λάμπα, η ένταση του ρεύματος μηδενίζεται – το ρεύμα δεν έχει δρόμο να διαβεί (σοκάκι να περάσει!). Το ίδιο όταν ξεβιδώσουμε μια λάμπα απ’ το ντουί της, σβήνει και η άλλη.
Αν καεί μία λάμπα, η ένταση του ρεύματος μηδενίζεται – το ρεύμα δεν έχει δρόμο να διαβεί (σοκάκι να περάσει!). Το ίδιο όταν ξεβιδώσουμε μια λάμπα απ’ το ντουί της, σβήνει και η άλλη.
