Τα σύννεφα ποζάρουν

Από το βιβλίο του Γιώργου Μελανίτη «Ο καιρός και τα μυστικά του – μια εκλαϊκευμένη ερμηνεία» με δυο τρεις δικές μου σημειώσεις

Σχηματισμός νεφών και ομίχλης

Για να γίνει υγροποίηση των υδρατμών, με αποτέλεσμα το σχηματισμό νεφών ή ομίχλης, θα πρέπει να συμβούν τα εξής:

Όσο πιο μεγάλη είναι η θερμοκρασία του ατμοσφαιρικού αέρα τόσο πιο πολλούς υδρατμούς σε αέρια φάση, μπορεί να συγκρατήσει ο αέρας ανά μονάδα όγκου. Εάν όμως αρχίσει να μειώνεται η θερμοκρασία του αέρα, τότε μειώνονται και οι ταχύτητες των μορίων των υδρατμών και έτσι αυξάνεται σημαντικά η πιθανότητα πολλά  μεμονωμένα μόρια υδρατμών να σχηματίσουν μια μικρή σταγόνα σε υγρή φάση, δηλαδή ένα υδροσταγονίδιο.

Αυτή η χαμηλή θερμοκρασία, στην οποία αρχίζει η υγροποίηση των υδρατμών, είναι το σημείο δρόσου.

Υγροποίηση των υδρατμών μπορεί να συμβεί ακόμη όταν αυξηθεί η ποσότητα των υδρατμών στον σταθερό όγκο του αέρα χωρίς να αλλάξει η θερμοκρασία του. Τέλος υγροποίηση μπορεί να συμβεί με συνδυασμό των δύο αυτών παραγόντων (ελάττωση θερμοκρασίας- αύξηση υδρατμών)

Τα νέφη αποτελούνται από υδροσταγονίδια, εφόσον βρίσκονται σε θετικές θερμοκρασίες ή από παγοκρυστάλλους, εφόσον βρίσκονται σε αρνητικές θερμοκρασίες. Τα νέφη ταξινομούνται σε δέκα βασικές κατηγορίες

(στρώματα, υψιστρώματα, θυσανοστρώματα, στρωματοσωρείτες, θύσανοι.

  στρωματομελανίες, σωρείτες, σωρειτομελανίες, υψισωρείτες, θυσανοσωρείτες)

ανάλογα με την οριζόντια έκτασή τους, και την κατακόρυφη ανάπτυξή τους.

Μια άλλη διαίρεση είναι ανάλογα με το ύψος της βάσης τους σε χαμηλά (με βάση σε μικρό ύψος)  μεσαία, υψηλά (με βάση σε μεγάλο ύψος πάνω από 18.000 πόδια)

Α. Νέφη οριζόντιας έκτασης, που ονομάζονται στρωματόμορφα νέφη ή διεθνώς stratiformis. Αυτά καταλαμβάνουν στον ουρανό μεγάλη οριζόντια έκταση, αλλά το πάχος τους είναι σχετικά μικρό.

Στην κατηγορία αυτή ανήκουν τα νέφη

1)      Στρώματα – stratus (St)

2)      Υψιστρώματα – altostratus (As)

3)      Στρωματομελανίες – nimbostratus (Ns)

4)      Στρωματοσωρείτες  - stratocumulus (Sc)

5)      Θυσανοστρώματα  - cirrostratus (Cs)

6)      Θύσανοι – cirrus (Ci)

Β. Νέφη κατακόρυφης ανάπτυξης, που ονομάζονται σωρειτόμορφα νέφη ή διεθνώς cumuliformis. Έχουν μεγάλο πάχος και μικρή οριζόντια έκταση.

Στην κατηγορία αυτή ανήκουν τα νέφη :

1)      Οι σωρείτες – cumulus (Cu)

2)      Οι σωρειτομελανίες – cumulonibus (Cb)

3)      Οι υψισωρείτες – altocumulus (Ac)

4)      Οι θυσανοσωρείτες – cirrocumulus (Cc)

Ταξινόμηση των νεφών ανάλογα με το ύψος της βάσης τους

Η βάση του νέφους μετριέται από το σημείο που γίνεται η παρατήρηση π.χ. από ένα αεροδρόμιο ή από τη θάλασσα. Το ύψος της βάσης μετριέται συνήθως σε πόδια (1 μέτρο περίπου 3 πόδια) ή σε μέτρα και είναι η κατακόρυφη απόσταση από το σημείο που βρισκόμαστε μέχρι τη βάση του νέφους.

Υπάρχουν τρεις κατηγορίες νεφών ως προς το ύψος της βάσης τους.

1)      Τα χαμηλά νέφη, όπου το ύψος της βάσης τους είναι χαμηλά στη Γη και είναι η ομίχλη ή όταν αφορά άλλα χαμηλά νέφη όπως είναι οι σωρείτες (cumulus) οι στρωματοσωρείτες (stratocumulus) οι σωρειτομελανίες (cumulonibus)  και τέλος οι στρωματομελανίες (nimbostratus) με βάση μέχρι το πολύ 4000 πόδια.

2)      Τα μεσαία νέφη, όταν η βάση ξεκινά από τα 8000 πόδια περίπου (όπως οι υψισωρείτες (altocumulus Ac)   τα υψιστρώματα (Altostratus As). (ΣΗΜ δική μου: Tα altostratus τύπου 1 αφήνουν να φανεί ο δίσκος του ήλιου, τα altostratus τύπου 2 δεν αφήνουν να φανεί ο δίσκος του ήλιου, μπορεί δε να δώσουν βροχή και χιόνι -  Ac 100 σημαίνει altocumulus με βάση τα 10.000 πόδια)

3)      Τα υψηλά νέφη, όταν η βάση τους βρίσκεται πολύ ψηλά, περίπου στα 18.000 πόδια  (Ci 200 σημαίνει cirrus στα 20.000 πόδια), όπου οι θερμοκρασίες είναι αρνητικές, γι’ αυτό τα νέφη αυτά αποτελούνται από λευκούς παγοκρυστάλλους και όχι από υδροσταγονίδια. Εδώ ανήκουν οι θύσανοι (cirrus) οι στρωματοσωρείτες (cirroscumulus)τα θυσανοστρώματα (cirrostratus) (ΣΗΜΕΙΩΣΗ δική μου: Ανάλογα αν διακρίνεται η σκιά των αντικειμένων στο έδαφος διακρίνονται τα cirrostratus - τα cirrocumulus τύπου 9 που μοιάζουν  σαν πυργίσκοι μαρτυρούν  αστάθεια στην ατμόσφαιρα και είναι προάγγελοι καταιγίδας αργότερα ή της άφιξης χαμηλού Το νέφος αυτό cc9 μπορούν να το αντιληφθούν έμπειροι παρατηρητές)

Ο σωρειτομελανίας (cumulonibus – Cb) είναι το μεγαλύτερο και πιο επικίνδυνο αλλά το πιο μεγαλειώδες νέφος. Είναι το μόνο νέφος που προκαλεί τις καταιγίδες με τις αστραπές και τις βροντές και το μόνο που προκαλεί χαλαζόπτωση. Η διάμετρός του είναι αρκετά μεγάλη από 10 μέχρι και 30 χιλιόμετρα, ενώ μπορεί να φτάσει σε ύψος και τα 15 χιλιόμετρα. Μέσα του περιέχει εκατομμύρια τόνους νερό, που δυστυχώς το ρίχνει σε λίγο χρόνο από 15 μέχρι 60 λεπτά περίπου, με τις ξαφνικές μπόρες. Αυτή η μεγάλη ένταση βροχής συνοδευόμενη από ισχυρούς ανέμους προκαλεί καταστροφές. Είναι το πιο επικίνδυνο σύννεφο για τα αεροπλάνα λόγω των καθοδικών – ανοδικών ρευμάτων, ένα αεροπλάνο δεν πρέπει ποτέ να μπαίνει μέσα σε καταιγιδοφόρο σύννεφο.

Φωτογραφίες σύννεφων - βασικά από το internet - δική μου προσεγγιστική εκτίμηση για το είδος του σύννεφου.

Ομίχλη (αντάρα)

Στρατοκούμουλους (χαμηλά νέφη που μπορούν να δώσουν βροχή)

Στράτους (χαμηλά νέφη) Αλτοστράτους (μεσαίου ύψους νέφη)

Στράτους από ανερχόμενη ομίχλη στο Μιτσικέλι πάνω από την Παμβώτιδα

Κούμουλους τύπου 3 (L3)  πριν εξελιχθεί σε καταιγιδοφόρο σωρειτομελανία Cb

Καταιγίδα - Σωρειτομελανίας

Σωρείτης (cumulus 1 και 2) πάνω από την Παμβώτιδα. Πάνω από τη λίμνη το Μιτσικέλι, δεξιά ο λόφος Δρίσκος. (από το photoioannina blogspot)

Σωρείτης τύπου 1 - Cumulus L1

Σωρείτης σε φάση ανάπτυξης - cumulus 2

Στρωματοσωρείτες με κάπως υψηλή βάση - Stratocululs - Στο βάθος το βουνό Περιστέρι

Καταιγιδοφόρο σύννεφο - Σωρειτομελανίας - cb

Υψιστρώματα - Altostratus ελαφρύ - τύπου 1 (διακρίνεται ο ηλιακός δίσκος)

Υψιστρώματα - βαρύ altostratus τύπου 2 (Μ2) Μπορεί να δώσει βροχή ή χιόνι

altocoumulus - υψισωρείτες (τύπου 3 ή 5) (Μ3) δεν δίνουν βροχή

Altocoumulus (σε στυλ τοπίου Αγγελόπουλου)

Σύννεφα cirrus

Σύννεφα cirrus

Ομίχλη ή σύννεφο stratus στις πλαγιές βουνού

Σύννεφα cirrus (σε μεγάλο ύψος)

Cirrocumulus θυσανοσωρείτες τύπου 9 (Η9)

Ομίχλη και πιθανώς altocumulus

ΣΧΕΤΙΚΑ
1) Όλοι οι τύποι σύννεφων με ένα κλικ

Πειράματα Μηχανικής σε κάρτες (1)

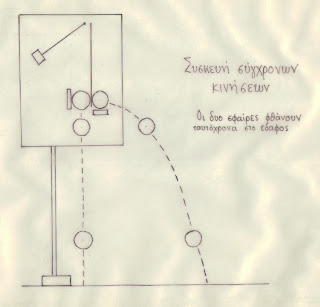

Η συσκευή σύγχρονων κινήσεων ΜΣ 220 (Κατάλογος οργάνων και συσκευών εργαστηρίου φυσικών επιστημών – ΟΕΔΒ Αθήνα 2000-ΕΠΕΑΕΚ) χρησιμεύει για την επίδειξη του ισόχρονου της οριζόντιας βολής και της αντίστοιχης ελεύθερης πτώσης.

Αποτελείται από κατακόρυφη πλάκα στο κάτω σημείο της οποίας ισορροπούν δύο σφαίρες.

Η πλάκα στηρίζεται σε ράβδο στήριξης με βάση και διαθέτει κινητή ράβδο με βαρίδιο.

Μόλις το βαρίδιο αφεθεί, εκτινάσσει τη μία σφαίρα οριζόντια και ταυτόχρονα ελευθερώνει την άλλη, ώστε αυτή να πέσει κατακόρυφα.

Η κατακόρυφη συνιστώσα της ταχύτητας των δύο σφαιρών είναι για κάθε χρονική στιγμή ίδια και οι δύο σφαίρες φτάνουν στο έδαφος ταυτόχρονα.

Παίρνουμε πέντε, έξι μεγάλες χαλύβδινες σφαίρες (μπίλιες) από ρουλεμάν – σε ένα σιδηρουργείο κόβουμε το μεταλλικό δακτυλίδι του ρουλεμάν. Τις τοποθετούμε σε ξύλινο λούκι σαν αυτό που έχουν τα θρανία.

Με τον τρόπο αυτό έχουμε μια συσκευή Newton(σφαίρες αιωρούμενες από σχοινιά) που μπορούμε να βρούμε σε καταστήματα παιχνιδιών

1) Πετάμε μία σφαίρα εναντίον μιας άλλης ίδιας. Το βλήμα (ορμή πριν mu προς τα αριστερά) σταματάει. Ξεκινάει ο αρχικά ακίνητος στόχος –ορμή μετά mu προς τα αριστερά .

2) Πετάμε μία σφαίρα εναντίον πέντε άλλων ίδιων σφαιρών. Το βλήμα (ορμή πριν mu προς τα αριστερά) θα σταματήσει και θα ξεκινήσει η πέμπτη σφαίρα (ορμή mu προς τα αριστερά)

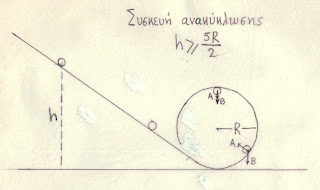

Στον στίβο ανακύκλωσης η μικρή σφαίρα θα κατορθώσει να περάσει από το ανώτερο κατακόρυφο σημείο, αν αφεθεί από ύψος μεγαλύτερο του 5R/2, όπου R η ακτίνα του κυκλικού στίβου (υποθέτοντας μεταφορική κίνηση μόνο, αν αγνοήσουμε την κύλιση της μικρής σφαίρας και άλλους παράγοντες)

Ρυθμίζοντας τα σταθμά (την άμμο) στο ποτήρι πετυχαίνουμε το ξύλινο αντικείμενο να ολισθαίνει με σταθερή ταχύτητα. Η τριβή είναι τριβή ολίσθησης, υπολογίζουμε τον συντελεστή τριβής ολίσθησης αν ζυγίσουμε το δίσκο με το ποτήρι και την άμμο (Τ)

Τότε ο συντελεστής τριβής ολίσθησης η= Fk/T

Τοποθετώντας και ένα ακόμη ίσης μάζας ξύλινο αντικείμενο στο προηγούμενο, θα πετύχουμε ξανά οριακή ομαλή κίνηση, αν διπλασιάσουμε τη δύναμη που έλκει τα ξύλινα αντικείμενα.

Ένα ξύλινο παραλληλεπίπεδο στον κατήφορο. Σε μικρή γωνία δεν γλυστράει, η τριβή είναι στατική. Σε κατάλληλη γωνία (η=εφθ) ολισθαίνει με σταθερή ταχύτητα. Η τριβή είναι τριβή ολίσθησης. Με μεγαλύτερη γωνία η κίνηση είναι ομαλά επιταχυνόμενη. Η τριβή εξακολουθεί να είναι ίση με την προηγούμενη τιμή της που είχε στην ομαλή κίνηση (με ταχύτητα σταθερή)

Ηλεκτροστατική μηχανή Wimshurst (Βίμσχουρστ)

Η ηλεκτροστατική μηχανή Whimshurst αποτελείται από δύο παράλληλους δίσκους που φέρουν στην περιφέρεια τους ακτινωτά μεταλλικά ελάσματα.
Οι δύο δίσκοι στρέφονται αντίθετα.
Μπροστά από κάθε δίσκο (τον εσωτερικό όπως βλέπουμε τη μηχανή, και τον εξωτερικό πίσω από τη συσκευή) υπάρχει μεταλλικό στέλεχος που φέρει στα άκρα του δύο βουρτσάκια (ψήκτρες). Οι ψήκτρες πρέπει να εφάπτονται στα ακτινωτά μεταλλικά ελάσματα των δίσκων όταν περιστρέφονται οι δίσκοι.
Τα δυο αυτά στελέχη με τα βουρτσάκια είναι κάθετα μεταξύ τους και σχηματίζουν με την οριζόντια διάμετρο των δίσκων γωνία περίπου 45 μοιρών.
Οι δίσκοι στα άκρα της οριζόντιας διαμέτρου τους, περιβάλλονται από δυο ακιδοφόρα μεταλλικά πεταλοειδή στελέχη που σκοπό έχουν την συγκέντρωση του θετικού και αρνητικού φορτίου (ο ένας το θετικό και ο άλλος το αρνητικό), επαγωγικά. Μερικές φορές αντί για ακίδες υπάρχουν ξανά ψήκτρες, που δεν πρέπει να εφάπτονται στα ακτινωτά ελάσματα των περιστρεφόμενων δίσκων.

Συντήρηση της μηχανής

1) Διατηρούμε τη μηχανή σε χώρο ξηρό.
2) Πριν από κάθε χρησιμοποίηση ξεσκονίζουμε τη μηχανή με ένα πινέλο προσέχοντας να μην αγγίζουμε με τα δάχτυλα τις ψήκτρες.
3) Στρέφουμε το χειροστρόφαλο έχοντας τις σφαίρες σε επαφή και σιγά-σιγά τις απομακρύνουμε. Εάν δεν παράγεται ηλεκτρικός σπινθήρας αυτό μπορεί να οφείλεται στην υγρασία που η μηχανή φέρει. Στην περίπτωση αυτή πλησιάζουμε τη μηχανή κοντά σε μια θερμή πηγή, π.χ. σόμπα, τόσο ώστε να στεγνώσει χωρίς όμως να υπερθερμανθεί.
4) Αν η μηχανή εξακολουθεί να μην διεγείρεται, τότε φορτίζουμε τη μια ψήκτρα αυτής με ράβδο εβονίτη ή γυαλιού που την φορτίσαμε με τριβή σε μάλλινο ύφασμα ή νάυλον σακούλα.

Είναι αυτοδιεγειρόμενη συσκευή παραγωγής ηλεκτρικών φορτίων διαφοράς δυναμικού έως 150 KV με μικρή όμως δυνατότητα παροχής ρεύματος (ένταση ρεύματος της τάξης μερικών mA)
Δύο πλαστικοί δίσκοι, διαμέτρου 25 - 30 cm μπορούν να περιστρέφονται χειροκίνητα, με αντίθετη μεταξύ τους φορά, μέσω συστήματος ιμάντων. Ακτινωτά πάνω στους δίσκους είναι στερεά προσαρμοσμένα λεπτά ελάσματα αλουμινίου.
Η περιστροφή των δίσκων προκαλεί παραγωγή ηλεκτρικών φορτίων, μέσω της τριβής των ελασμάτων πάνω σε πολύκλωνες ψήκτρες που βρίσκονται εκατέρωθεν των δίσκων. Τα φορτία οδηγούνται σε δύο πυκνωτές και σε δύο ακροδέκτες παροχής υψηλής τάσης. Κατάλληλο σύστημα μονωτών αποτρέπει τη διαρροή των φορτίων. Όταν η διαφορά δυναμικού υπερβεί το φράγμα των 20 kv/cm περίπου εμφανίζεται ανάμεσα στις σφαιρικές απολήξεις των πόλων στιγμιαία ηλεκτρική εκκένωση, μήκους μερικών εκατοστών.
Τα φορτία λαμβάνονται από τους πόλους μέσω αγωγών, αφού απομακρυνθούν μεταξύ τους οι απολήξεις. Όταν οι πυκνωτές δεν είναι συνδεδεμένοι μέσω υπάρχοντος ειδικού αγωγού, τότε προκαλούνται συχνότερες, αλλά ασθενέστερες εκκενώσεις.
Για την αποδοτικότερη λειτουργία της συσκευής, απαιτείται οι κλώνοι των ακίδων να είναι σε καλή κατάσταση και να βρίσκονται σε ελάχιστη επαφή με τα ελάσματα, ενώ οι ειδικοί συλλέκτες που συγκρατούν τις ακίδες, να είναι κάθετοι μεταξύ τους.
Η συνηθέστερη αιτία μη παραγωγής φορτίων, είναι η ύπαρξη υγρασίας στην ατμόσφαιρα. Η συσκευή είναι προσαρμοσμένη σε βάση από συμπαγές ξύλο και συνοδεύεται από εφεδρικούς ιμάντες και διαφανές πλαστικό κάλυμμα για την προστασία από σκόνη ή υγρασία.
Ενα βίντεο που εξηγεί την παραγωγή των φορτίων



Επισκευή της ηλεκτροστατικής μηχανής Βίμσχουρστ
(από φυλλάδιο του ΕΚΦΕ Τρικάλων- Ευάγγελος Τζαφογιάννης, Αριστείδης Ανδρέας – Τρίκαλα 2005)
Γενικός Έλεγχος
Ελέγχουμε τα παρακάτω:
1) Αν οι ψήκτρες των μεταλλικών ράβδων εφάπτονται στα ελάσματα που είναι κολλημένα περιφερειακά σε κάθε δίσκο.
2) Αν η γωνία που σχηματίζει η ράβδος (που βρίσκεται προς το μέρος της χειρολαβής περιστροφής) με την κατακόρυφη είναι περίπου 45 μοίρες, και αν οι δύο ράβδοι που φέρουν τις ψήκτρες είναι κάθετες μεταξύ τους.
3) Αν το μεταλλικό στέλεχος που βρίσκεται μέσα στα κυλινδρικά δοχεία (πυκνωτές) ακουμπά στον πυθμένα του δοχείου και αν βρίσκεται σε επαφή με τον πεταλοειδή αγωγό.
4) Αν οι πεταλοειδείς αγωγοί, στην οριζόντια διάμετρο των δίσκων, περιβάλλουν τους δύο δίσκους. Αν φέρουν ψήκτρες, αυτές οι ψήκτρες των πεταλοειδών αγωγών να μην εφάπτονται στα ελάσματα (ώστε να φορτίζονται από επαγωγή)

Μετά τον έλεγχο ρυθμίζουμε την απόσταση των ακροδεκτών στα 1 – 1,5 cm και θέτουμε σε περιστροφή τους δίσκους. Αν δεν έχουμε στιγμιαία ηλεκτρική εκκένωση, τότε καθαρίζουμε με σφουγγαράκι συρμάτινο (σφουγγαράκι κουζίνας) τις ψήκτρες και τα ελάσματα των δίσκων.
Αν ξανά δεν έχουμε ηλεκτρικό σπινθήρα, τότε πρέπει να αποσυναρμολογήσουμε τη συσκευή και να εξετάσουμε κάθε μέρος χωριστά.

ΛΥΣΙΜΟ της ΜΗΧΑΝΗΣ
1) Πριν να λύσετε τη μηχανή προσπαθήστε να κάνετε ένα σχεδιάγραμμα της, για να ξέρετε αργότερα που θα συνδέσετε τα διάφορα μέρη της (συνήθως στις διάφορες επισκευές μας περισσεύουν εξαρτήματα). Αν δεν μπορείτε να φτιάξετε ένα σκίτσο, φωτογραφήστε την από διαφορετικές μεριές.
2) Λύσιμο της μηχανής
Βγάζουμε τους ιμάντες από τις τροχαλίες. Ξεβιδώνουμε τα παξιμάδια που συγκρατούν τον άξονα περιστροφής των δίσκων στη μεταλλική βάση και αφαιρούμε τους δίσκους. Ξεβιδώνουμε τις βίδες που υπάρχουν στις τροχαλίες για να μπορέσουμε να αφαιρέσουμε και τον άξονα των τροχαλιών.

3. Αφού λύσουμε τη μηχανή καθαρίζουμε τα διάφορα τμήματα
3α) Πλένουμε τους δίσκους με νερό και απορρυπαντικό, για να αφαιρέσουμε τη σκόνη που έχει μαζευτεί.
3β) Καθαρίζουμε τις ψήκτρες και όπου υπάρχουν επαφές μετάλλων (από τα οξείδια) τρίβοντας με συρματάκι.
3γ) Καθαρίζουμε τους άξονες και τα κινητά μέρη από τα γράσα και τα λάδια.
3δ) Καθαρίζουμε τους πυκνωτές για να είμαστε σίγουροι ότι πυκνωτές θα λειτουργούν κανονικά, καλύπτουμε τα μέρη που είναι από αλουμίνιο με λεπτό φύλλο αλουμινίου.

4. Αντικατάσταση διαφόρων μερών της μηχανής
4α) Ιμάντες: Ένα μέρος της μηχανής που συνήθως καταστρέφεται και θέλει αλλαγή είναι οι ιμάντες. Μπορούμε να βρούμε στην αγορά τους ιμάντες που ζητάμε (σε καταστήματα οικοδομικών, πλαστικοί ιμάντες που χρησιμοποιούνται σε αρμούς, συγκολλήσεις). Μπορούμε να αγοράσουμε ιμάντα με το μέτρο και αφού τον προσαρμόσουμε να κολλήσουμε τις άκρες του. Η συγκόλληση γίνεται με θέρμανση με κολλητήρι ή αναπτήρα, συμπιέζοντας τις μαλακές άκρες. Ακόμα υπάρχουν δερμάτινοι ιμάντες που συνδέονται με μεταλλικό συνδετήρα, ένας επιδιορθωτής υποδημάτων (τσαγκάρης) μπορεί να μας βοηθήσει.
Προσοχή: Ο ιμάντας που βρίσκεται προς το μέρος της χειρολαβής περιστροφής τοποθετείται κανονικά, ενώ τον άλλο ιμάντα τον στρίβουμε ώστε να σχηματίσει ένα οκτώ. Οι θέσεις αυτές πρέπει να διατηρούνται.

4β) Μεταλλικά ελάσματα που βρίσκονται περιφερειακά στους δίσκους
Με οδηγό ένα από τα ελάσματα που έχουμε, κόβουμε από αλουμίνιο πάχους 0,1 mm.
Αλουμίνιο με αυτό το πάχος μπορούμε να έχουμε από τα κουτιά των αναψυκτικών, αφού πρώτα τα καθαρίσουμε από τα χρώματα και τις βαφές. Τα ελάσματα αυτά τα κολλάμε στις θέσεις που λείπουν με σιλικόνη ή άλλη κόλλα ειδική για μέταλλα και πλαστικά.
Αν χρησιμοποιήσουμε ελάσματα από χαλκό, πρέπει οι ψήκτρες να είναι από άλλο μέταλλο.

4γ) Δοχεία πυκνωτών (Φιάλες Λαιντεν)
Ελέγχουμε αν τα εσωτερικά και εξωτερικά φύλλα αλουμινίου έχουν υποστεί φθορές (διατρήσεις από σπινθήρες). Αν ναι, μπορούμε να τα αντικαταστήσουμε με χοντρό αλουμινόχαρτο.
Αν τα γυάλινα δοχεία ή τα πλαστικά έχουν σπάσει μπορούμε να τα αντικαταστήσουμε με άλλα γυάλινα ποτήρια ή πλαστικά δοχεία (που φτιάχνουν τον φραπέ).
Ακόμη μπορούμε να αλλάξουμε τα καλώδια που συνδέουν τους πυκνωτές.
Ενδέχεται παρ’ όλες τις προσπάθειες και ενώ η ατμόσφαιρα είναι ξηρή, η μηχανή να μην παράγει σπινθήρα. Τότε ελέγχουμε μήπως γίνεται εκφόρτιση σε άλλα σημεία εκτός από τους ακροδέκτες – συνήθως γίνεται στους πυκνωτές- . Μπορούμε να δούμε τους σπινθήρες (το βράδυ σίγουρα) ή να ακούσουμε το θόρυβο που κάνουν. Για να αποφύγουμε την εκφόρτιση στα σημεία αυτά, τα απομακρύνουμε μεταξύ τους.
Η υγρασία τους χειμερινούς μήνες αντιμετωπίζεται με ένα πιστόλι θερμού αέρα (π.χ. σεσουάρ μαλλιών)
Μην ξεχνάτε ότι εχθρός της μηχανής Βίμσχουρστ είναι η σκόνη, γι αυτό προστατέψτε την, καλύπτοντας την με πλαστική σακούλα ρούχων. (Φυλλάδιο του ΕΚΦΕ Τρικάλων – Ευάγγελος Τζαφογιάννης, Αριστείδης Ανδρέας, Τρίκαλα 2005)
